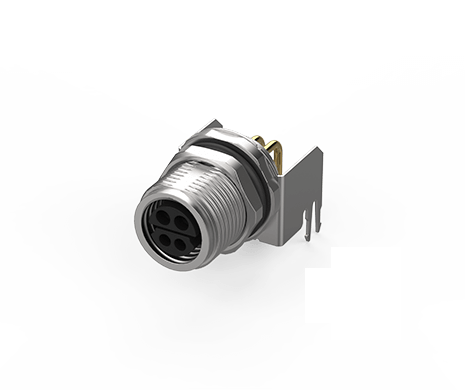

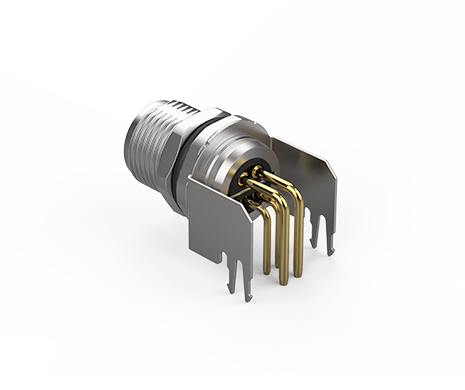

SPE M8 4 Pin Hybrid Jack, R/A, w/GND, 30u"
229B-04FR01
SPE M8 4 Pin Hybrid Jack, R/A, w/GND, 30u"
立威科技（ATTEND）的 **229B-04FR01 M8 4 Pin Hybrid 單對乙太網路（SPE）連接器**，採用附接地設計的直角式結構，將單對乙太網路（SPE）資料傳輸與電力供應整合於精巧的工業級連接介面。產品依據 IEC 63171-6 規範設計，為工業自動化、機器人及智慧製造等應用提供可靠的連接解決方案。
此連接器採用獨立的訊號與電源接點設計，訊號接點（Pin 1 & 2）額定電流最高可達 4A，電源接點（Pin 3 & 4）最高可達 8A，額定電壓為 60 VDC。其直角式結構有助於提升 PCB 整合的靈活性，特別適用於空間受限、且需要穩定資料傳輸與電力連接的工業設備。
立威科技（ATTEND）的 **229B-04FR01 M8 4 Pin Hybrid 單對乙太網路（SPE）連接器**，採用附接地設計的直角式結構，將單對乙太網路（SPE）資料傳輸與電力供應整合於精巧的工業級連接介面。產品依據 IEC 63171-6 規範設計，為工業自動化、機器人及智慧製造等應用提供可靠的連接解決方案。
此連接器採用獨立的訊號與電源接點設計，訊號接點（Pin 1 & 2）額定電流最高可達 4A，電源接點（Pin 3 & 4）最高可達 8A，額定電壓為 60 VDC。其直角式結構有助於提升 PCB 整合的靈活性，特別適用於空間受限、且需要穩定資料傳輸與電力連接的工業設備。
Share:
功能介紹
-
M8 4 Pin Hybrid 直式母座設計，整合資料傳輸與電源供應於單一介面
-
符合 IEC 63171-6 規範
-
支援 IEEE 802.3 單對乙太網路（SPE T1）通訊技術
-
訊號腳位（Pin 1 & 2）額定電流最高 4A，電源腳位（Pin 3 & 4）最高 8A
-
採用 M8 工業級連接器設計，與相容連接器正確對接後具備 IP67 防護等級
-
額定電壓 60VDC，適用於工業資料與電力連接應用
-
工作溫度範圍 -40°C 至 +85°C，適用於嚴苛工業環境
-
耐插拔次數達 100 次，滿足工業設備連接需求
應用領域
-
工業自動化與控制系統
-
機器人／自動導引車（AGV）／自主移動機器人（AMR）系統
-
機器視覺
-
智慧工廠與建築自動化
-
工業感測器與致動器
-
鐵路與交通運輸系統
規格介紹
| Current Rating | Pin 1&2 4A, Pin 3&4 8A |
|---|---|
| Voltage Rating | 60VDC |
| Contact Resistance | 20mΩ max. |
| Shell Resistance | 100mΩ max. |
| Insulation Resistance | 500MΩ |
| Voltage Proof | 100VAC |
| Durability | 100 Cycle |
|---|---|
| Insertion Force | 50N max. |
| Pull Out Force | 50N max. |
| Operating Temperature Range | -40°C~+85°C |
|---|---|
| Storage Temperature Range | -40°C~+85°C |
下載
| 類別 | 標題 | 大小 | 文件類型 | 下載 |
|---|---|---|---|---|
| 圖面 | 229B-04FR01 | 418 KB | PDF: 工程用圖面 |  |
| 3D | 229B-04FR01 | 336 KB | RAR: 3D檔 | |
| 規格書 | 229 Series Spec | 1219 KB | PDF:規格書 | |

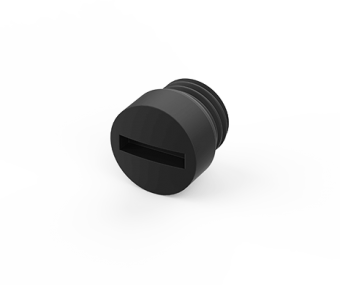

| 圖面 | 229-0001 | 131 KB | PDF: 工程用圖面 | |
