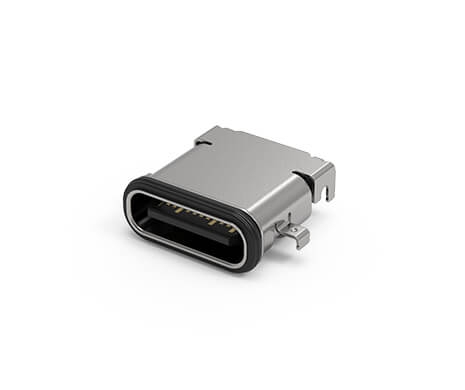

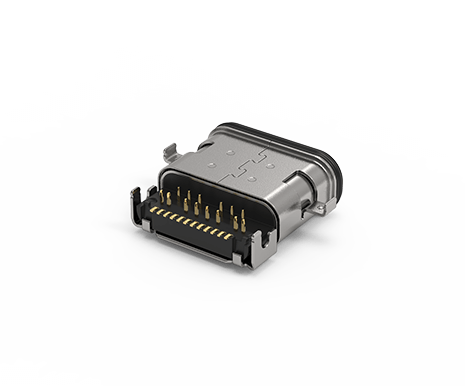

Waterproof IP67, USB Type C Mid-Mount Hybrid, 24Pin, 15u"

Name: 217C-AE05
Brand: ATTEND
Availability: InStock

217C-AE05

USB Type C Mid-Mount Hybrid Receptacle, 24Pin Waterproof IP67, 15u"

立威科技的 217C-AE05 IP67 防水 USB Type-C 母座連接器，採用 24 Pin 中置式（Mid-Mount）混合式安裝（Hybrid）設計，搭配指定 O-Ring（料號：217-0007）並符合適當的密封安裝條件時，可達 IP67 防護等級。其精巧的結構有助於提升 PCB 空間配置效率，適用於工業設備、戶外電子產品及其他需要可靠 USB Type-C 連接的應用。

此連接器的額定電流為 5 A、額定電壓為 20 VDC，各接點的電流限制依產品工程圖規範。產品插拔耐用度高達 10,000 次，工作溫度範圍為 -40°C 至 +85°C，可為嚴苛環境下的設備提供可靠的資料傳輸與電力連接。

配對零件與可選配件

【O-Ring】217-0007

功能介紹

搭配指定 O-Ring（料號：217-0007），並符合適當的密封安裝條件時，可達 IP67 防塵防水等級
採用 24 Pin 中置式（Mid-Mount）混合式安裝（Hybrid）設計，有助於提升 PCB 空間配置效率
額定電流：5 A，各接點須符合其個別電流限制
額定電壓：20 VDC
採用 15 µin 鍍金接點，提供可靠的電氣連接性能
插拔耐用度高達 10,000 次
工作溫度範圍：-40°C 至 +85°C

應用領域

耐嚴苛環境工業設備
戶外電子設備
車用電子設備
工業自動化設備
通訊設備
船舶與海事電子設備
可攜式與手持裝置
嵌入式運算系統

規格介紹

ELECTRICAL
Current Rating	5 A VBUS: 1.5 A GND: 1.25 A Max. Other Pins: 0.25 A
Voltage Rating	20 VDC
Contact Resistance	40 mΩ
Insulation Resistance	100 MΩ
Dielectric Withstanding Voltage	100 VAC

MECHANICAL
Durability	10,000 Mating Cycles
Insertion Force	5 to 20 N
Extraction Force	8 to 20 N

ENVIRONMENTAL
Operating Temperature Range	-40°C to +85°C
Storage Temperature Range	-40°C to +85°C

SOLDER ABILITY
Recommended IR Reflow Temperature	260°C

Installation Note: This connector must be used with the specified O-ring (P/N: 217-0007). IP67 protection is subject to proper assembly and sealing conditions.
