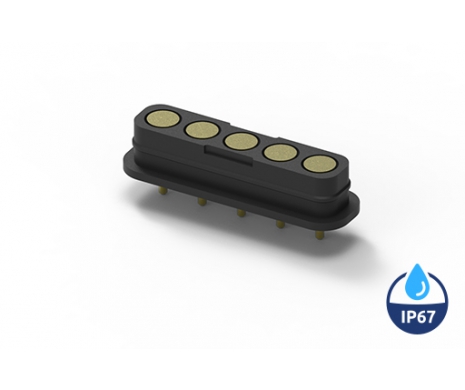

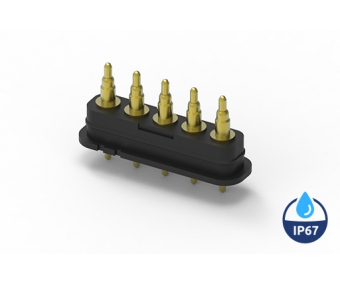

Pogo Pin Water proof Contact Type, 5Pin Pitch 2.5mm T/L 3.0mm DIP w/o Cap
303C-C3018-25-05
Pogo Pin Water proof Contact Type, 5Pin Pitch 2.5mm T/L 3.0mm DIP w/o Cap

A pogo pin or spring-loaded pin is a type of electrical connector mechanism. The conducting surface is gold plated which provides great corrosion resistance, enhances its mechanical strength and electrical conductivity.

Pogo pin combines the advantages of fine pitch, high current, and long lifetime that can be widely used in industrial, medical, and consumer applications.
Share:
配件
功能介紹
*
ATTEND 的 Pogo Pin 連接器以卓越性能與可靠性為設計核心，非常適用於消費電子、工業設備、醫療器械及測試介面等多種應用場景。
  • 高行程：提供出色的靈活性，即使在動態條件下也能確保可靠連接。
  • 高耐用性：設計堅固，可承受數千次使用循環，長期保持最佳性能。
  • 使用壽命長：採用高品質材料製造，確保延長操作壽命。
  • 易於安裝：簡化的設計實現快速且牢固的安裝體驗。
  • 穩定的電流流動：保證持續且高效的電力與信號傳輸。
結合以上優勢，ATTEND 的 Pogo Pin 連接器提供穩固、耐用且穩定的解決方案，即使在最苛刻的環境下也能助力您的產品達到最佳性能。
*

應用領域：

  • 天線系統
  • 板對板連接
  • 醫療設備
  • 追蹤裝置
  • 便攜式電子產品
 Product Comparison Overview
VariationPin CountWorking HeightCurrent RatingVoltage Rating
Single1 Pin2.6-6.8mm1-2A12-30V
Multiple2-4 Pin3.9-7.0mm1-2A12-30V
Magnetic&Waterproof2-5 Pin4.0-5.5mm2-3A5-24V
Magnetic2-4 Pin4.0-6.0mm1-3A5-12V

規格介紹
ELECTRICAL
Current Rating3A per pin
Voltage Rating24V AC/DC
Contact Resistance50mΩ
Insulation Resistance100MΩ
Dielectric Withstanding Voltage500VAC
MECHANICAL
Durability20,000 Cycles
ENVIRONMENTAL
Operating temperature range-40°C~+85°C
Storage temperature range-40°C~+85°C
Waterproof LevelIPX7
SOLDER ABILITY
Recommended IR Reflow Temperature250°C, 10Sec
下載
類別標題大小文件類型下載
圖面303C-C3018-25-05949 KBPDF: 工程用圖面Download
3D303C-C3018-25-0518 KBRAR: 3D檔Download
規格書303C-C3018-25-05 Spec518 KBPDF:規格書Download
圖面303-000159 KBPDF: 工程用圖面Download
