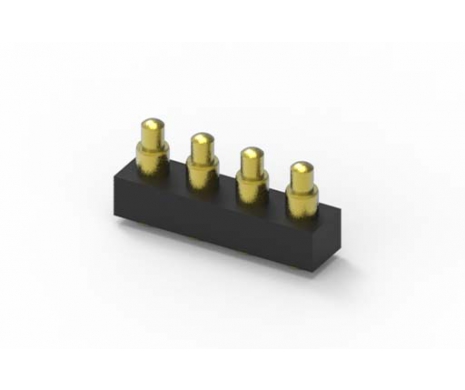

Pogo Pin, 04 Pin, 2.54P, 10u'', 5.0H 1.3 Stroke, SMT
303B-371318-254-04
Pogo Pin, 04 Pin, 2.54P, 10u'', 5.0H 1.3 Stroke, SMT
ATTEND 的 Pogo Pin 彈簧針憑藉其鍍金表面與卓越結構設計，實現穩定電流輸送與長期可靠性。不論是消費電子、工業設備還是測試介面，我們的 Pogo Pin 為您提供創新且高性能的連接解決方案，讓您的設計更具競爭力。
ATTEND 的 Pogo Pin 彈簧針憑藉其鍍金表面與卓越結構設計，實現穩定電流輸送與長期可靠性。不論是消費電子、工業設備還是測試介面，我們的 Pogo Pin 為您提供創新且高性能的連接解決方案，讓您的設計更具競爭力。
Share:
功能介紹
ATTEND 的 Pogo Pin 連接器以卓越性能與可靠性為設計核心，非常適用於消費電子、工業設備、醫療器械及測試介面等多種應用場景。
- 高行程：提供出色的靈活性，即使在動態條件下也能確保可靠連接。
- 高耐用性：設計堅固，可承受數千次使用循環，長期保持最佳性能。
- 使用壽命長：採用高品質材料製造，確保延長操作壽命。
- 易於安裝：簡化的設計實現快速且牢固的安裝體驗。
- 穩定的電流流動：保證持續且高效的電力與信號傳輸。
應用領域：
- 天線系統
- 板對板連接
- 醫療設備
- 追蹤裝置
- 便攜式電子產品
| Product Comparison Overview | ||||
| Variation | Pin Count | Working Height | Current Rating | Voltage Rating |
| Single | 1 Pin | 2.6-6.8mm | 1-2A | 12-30V |
| Multiple | 2-4 Pin | 3.9-7.0mm | 1-2A | 12-30V |
| Magnetic&Waterproof | 2-5 Pin | 4.0-5.5mm | 2A | 5-12V |
| Magnetic | 2-4 Pin | 4.0-6.0mm | 1-3A | 5-12V |
規格介紹
| Current Rating | 2A |
|---|---|
| Voltage Rating | 30V |
| Contact Resistance | 50mΩ Max, at working height |
| Spring Force | 0.7N±0.2N at working height |
|---|---|
| Durability | 10,000 Cycles |
- To avoid arcing issue, the adaptor start to power supply after connector mated fully.
- Based on the Engineer drawing, shall not exceed on the working height the maximum allowed compress.
- To ensure the best usage, please operate it based supply after connector mated fully.
- How to order : 303B-371318-254-XX
pin count : XX= 02~16 (Please contact with sales for the pins count available)
下載
| 類別 | 標題 | 大小 | 文件類型 | 下載 |
|---|---|---|---|---|
| 圖面 | 303B-371318-254-XX | 189 KB | PDF: 工程用圖面 |  |
