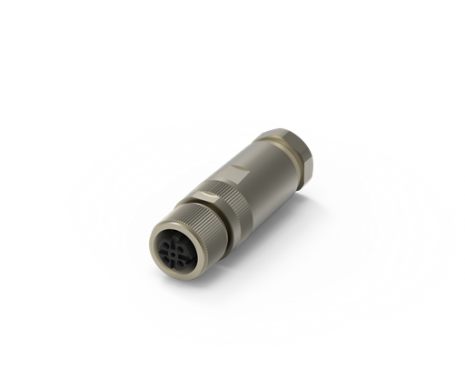

M12 D Code, Plug, Female, Field Installable
216D-XXFF0
M12 D Code, Plug for Cable, Female Pins, Field Installable
立威科技的圓形連接器提供2、3、4、5、6、8、10和12針的公母插座和插頭類型選擇。這些M5、M8、M12和M23連接器具有從0.5A到20A的電流額定值以及從50V到250V的電壓額定值。它們適用於幾乎所有的現場總線規範，並提供多種編碼選項。多種接觸件和外殼尺寸使這些連接器適用於各種不同的設計。防水功能使這些圓形連接器成為工廠自動化和工業應用的理想選擇。
立威科技的圓形連接器提供2、3、4、5、6、8、10和12針的公母插座和插頭類型選擇。這些M5、M8、M12和M23連接器具有從0.5A到20A的電流額定值以及從50V到250V的電壓額定值。它們適用於幾乎所有的現場總線規範，並提供多種編碼選項。多種接觸件和外殼尺寸使這些連接器適用於各種不同的設計。防水功能使這些圓形連接器成為工廠自動化和工業應用的理想選擇。
Share:
功能介紹
(1).png)
- 提供四種外殼尺寸：M5、M8、M12 和 M23
- 提供插座和插頭類型：PCB、焊接和線纜類型
- 線纜類型提供兩種解決方案：過模成型或現場安裝型
- 引腳排列系統：A、D 和 X
- 防水（IP67）
- 提供 2 到 12 針接觸位置選項
應用領域
- 工業網絡
- 現場總線應用
- 電源供應
- 自動化設備
- 傳感器
| Part Number | Mate P/N | Pin Assignment | Pin Count |
|---|---|---|---|
| 216D-04FF0 | 216D-04MAF 216D-04MRF 216D-04MF0 216D-04MO0 216D-04MSA 216D-04MRA |  | 4Pin |
| Part Number | Mate P/N | Pin Assignment | Pin Count |
|---|---|---|---|
| 216D-05FF0 | 216D-05MSA 216D-05MRA | | 5Pin |
規格介紹
| 4Pin Current Rating | 4A |
|---|---|
| 4Pin Voltage Rating | 250V |
| 5Pin Current Rating | 4A |
| 5Pin Voltage Rating | 60VDC |
| 4Pin Operating temperature range | -40°C~+85°C |
|---|---|
| 5Pin Operating temperature range | -40°C~+105°C |
| Waterproof Level | IP67 |
下載
| 類別 | 標題 | 大小 | 文件類型 | 下載 |
|---|---|---|---|---|
| 圖面 | 216D-04FF0 | 200 KB | PDF: 工程用圖面 |  |
| 規格書 | Pairing Diagram M12 Series waterproof connector | 95 KB | | |
| 規格書 | 216Series Spec | 396 KB | PDF:規格書 | |
| 圖面 | 216D-05FF0 | 241 KB | PDF: 工程用圖面 | |
| 3D | 216D-05FF0 | 571 KB | RAR: 3D檔 | |
