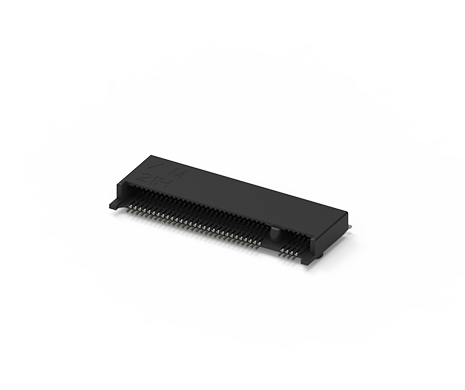

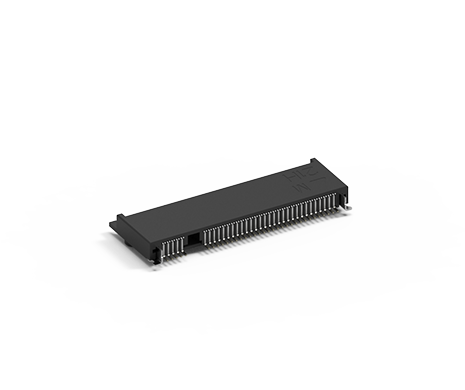

M.2 Connector M Key, H=2.1mm
123A-21M00
M.2 Connector, M Key, H=2.1mm, GF
立威科技 的 M.2 Next Generation Form Factor (NGFF) 連接器是專為超薄產品而設計，相較於 mini PCIe® 連接器，可大幅節省 PCB 空間。這款小型連接器可實現高速數據傳輸，相容於 PCI Express 3.0、SATA 3.0、USB 3.0，同時滿足 PCI-SIG PCIe M.2 規範。容易使用的一鍵式閂鎖功能可縮短時間、降低成本。M.2 NGFF 系列是迷你卡、半迷你卡的進化版，最適合纖細平台，可接受 Wi-Fi、Bluetooth®、無線 WAN、SSD 裝置，同時提升 PCIe Gen 3、SATA 3、SATA I/O、USB 3.0 效能。
立威科技 的 M.2 Next Generation Form Factor (NGFF) 連接器是專為超薄產品而設計，相較於 mini PCIe® 連接器，可大幅節省 PCB 空間。這款小型連接器可實現高速數據傳輸，相容於 PCI Express 3.0、SATA 3.0、USB 3.0，同時滿足 PCI-SIG PCIe M.2 規範。容易使用的一鍵式閂鎖功能可縮短時間、降低成本。M.2 NGFF 系列是迷你卡、半迷你卡的進化版，最適合纖細平台，可接受 Wi-Fi、Bluetooth®、無線 WAN、SSD 裝置，同時提升 PCIe Gen 3、SATA 3、SATA I/O、USB 3.0 效能。
Share:
功能介紹
.jpg)
- 高度範圍：2.1 mm 至 8.5 mm
- 模組卡有 A、B、E、M 鍵控選項
- 一鍵式閂鎖，節省時間和成本
- 符合 PCI-SIG PCIe M.2 規範
- 具有 67 個觸點的 0.5 mm 間距
應用:
- 資料儲存
- 伺服器
- 工業電腦
- IoT
規格介紹
| Current Rating | 0.5A per pin |
|---|---|
| Voltage Rating | 50VAC |
| Contact Resistance | 50mΩ Max |
| Insulation Resistance | 500MΩ Min |
| Dielectric Withstanding Voltage | 300VAC |
| Durability | 60 Cycle |
|---|---|
| Insertion Force | 20N max. |
| Extraction Force | 25N max. |
| Operating temperature range | -40℃~+85℃ |
|---|---|
| Storage temperature range | -40℃~+85℃ |
| Recommended IR Reflow(Wave Soldering) Temperature | 260℃ |
|---|
下載
| 類別 | 標題 | 大小 | 文件類型 | 下載 |
|---|---|---|---|---|
| 圖面 | 123A-SCREW | 78 KB | PDF: 工程用圖面 |  |
| 圖面 | 123A-21X00 | 637 KB | PDF: 工程用圖面 | |
| 3D | 123A-21M00 | 1642 KB | RAR: 3D檔 | |
| 圖面 | 123A-NUT-22 | 83 KB | PDF: 工程用圖面 | |
| 3D | 123A-NUT-22 | 48 KB | RAR: 3D檔 | |
