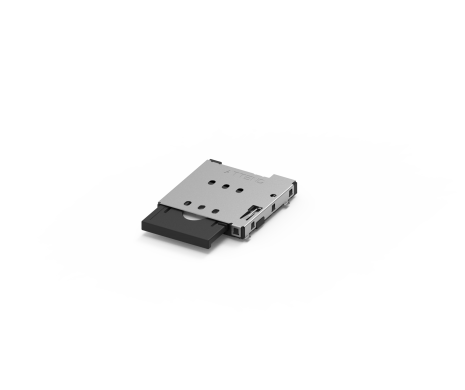

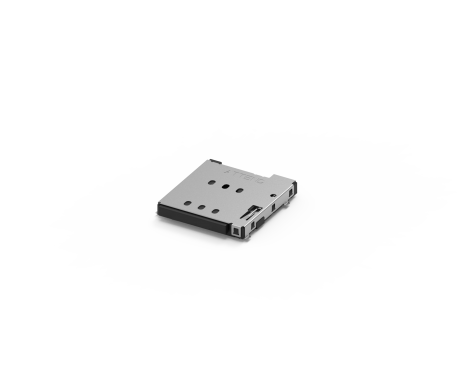

Nano SIM Socket, Tray Push-Push
115U-A101
Nano SIM Socket, Tray Push-Push Type, 6 Pin, G/F
探索 ATTEND 的 Nano SIM 卡座，配備推推式托盤帶鎖設計，專為高抗震性和卡片穩固保持而設計。2mm 外露托盤邊緣適合面板和外殼設計。ATTEND 提供耐用的 SIM 卡連接，非常適合車載信息娛樂系統 (IVI)、物聯網系統和工業應用。這一先進設計在緊湊、節省空間的連接方案中確保可靠性。
***Patent Cert. No.: TWM607512, CN216598210U
探索 ATTEND 的 Nano SIM 卡座，配備推推式托盤帶鎖設計，專為高抗震性和卡片穩固保持而設計。2mm 外露托盤邊緣適合面板和外殼設計。ATTEND 提供耐用的 SIM 卡連接，非常適合車載信息娛樂系統 (IVI)、物聯網系統和工業應用。這一先進設計在緊湊、節省空間的連接方案中確保可靠性。
***Patent Cert. No.: TWM607512, CN216598210U
Share:
功能介紹
ATTEND 提供了針對性解決方案，並進行了相關測試，證明 115U-A101 能夠承受符合 EN60721-3-5 5M3 等級標準的震動和衝擊，確保產品在嚴苛環境下仍然穩定可靠。
- 抗震性強，適應嚴苛環境
- 靈活的面板/外殼設計，適應不同應用需求
- 卡片易於插拔，操作方便

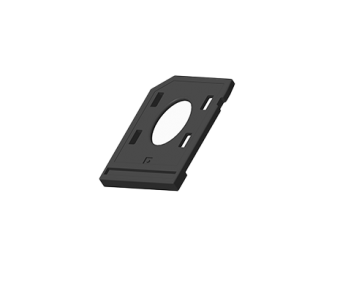

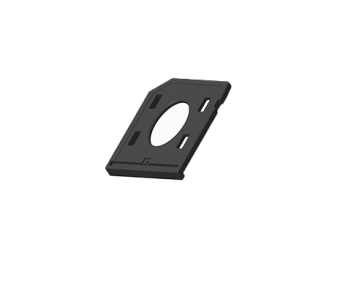

ATTEND 的推彈式托盤系列提供兩種型號可供選擇：支援單 Nano SIM 卡的 115U-A101 連接器，以及支援雙 Nano SIM 卡的 115U-B100 連接器。這兩種型號的設計均易於安裝，同時保有堅固、抗振的特點，適用於工業和汽車應用。完成採購時，請務必同時購買 115U-T001（適用於 115U-A101）和 115U-T003（適用於 115U-B100）托盤。
應用領域
- 遠距通訊系統和 V2X
- IIoT
- 智慧儀表
- 閘道器和路由器
- M2M
- 行動裝置
- 保全與監視
規格介紹
| Current Rating | 0.5A per pin |
|---|---|
| Voltage Rating | 10V DC |
| Contact Resistance | Initial 50mΩ, after 100mΩ Max. |
| Insulation Resistance | 1000MΩ |
| Dielectric Withstanding Voltage | 500VAC |
| Durability | 5,000 Cycle |
|---|---|
| Contact Normal Force | 0.3N Min. per pin |
| Tray Withdrawal Force | 2N Min. |
| Operating temperature range | -40°C~+105°C |
|---|---|
| Storage temperature range | -40°C~+105°C |
| Recommended IR Reflow Temperature | 260°C |
|---|
下載
| 類別 | 標題 | 大小 | 文件類型 | 下載 |
|---|---|---|---|---|
| 圖面 | 115U-A101 | 402 KB | PDF: 工程用圖面 |  |
| 3D | 115U-A101 | 572 KB | RAR: 3D檔 | |
| 規格書 | 115U-A101 | 313 KB | PDF:規格書 | |
| 3D | 115U-T007 | 82 KB | RAR: 3D檔 | |
| 圖面 | 115U-T007 | 139 KB | PDF: 工程用圖面 | |
| 圖面 | 115U-T008 | 141 KB | PDF: 工程用圖面 | |
| 3D | 115U-T008 | 84 KB | RAR: 3D檔 | |
