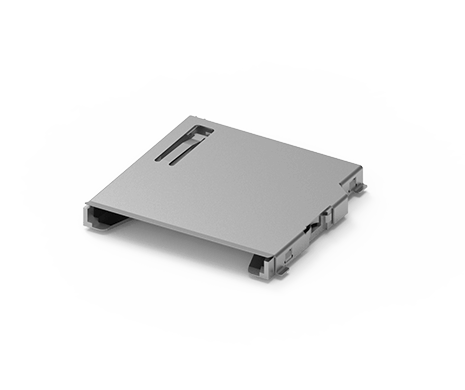

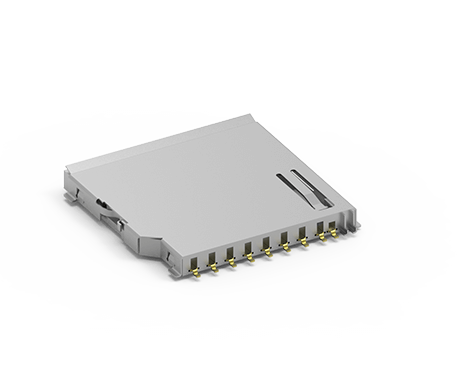

SD Card Socket, Push-Pull Type, w/switch
104C-TAA1
SD Card Socket, Push-Pull Type, G/F, w/switch

ATTEND 的全尺寸 SD 記憶卡有一排九個接針,而 microSD 記憶卡則有八個接針。這些接針用於默認速度、高速和 UHS-I 緩衝接口模式。104 系列 SD 和 112 系列 microSD 卡座支持高達 104 Mbyte/s 的數據傳輸速度,並支持 SD、SDHC、SDXC 和 SDUC 這四種卡片容量類型。它們廣泛應用於工業相機、嵌入式系統、工業物聯網 (IIoT) 設備及各種其他產品中。
功能介紹

SD Card Socket Main Feature
  • 提供多種類型,包括推推式、推拉式、反向式和掀蓋式
  • 符合 SDA 標準,確保已知的兼容性和可靠性
  • 兼容超高速接口 (UHS-I)
  • 可選擇寫保護開關
  • 可選擇卡片檢測開關應用領域
應用領域
Infotainment
  • 嵌入式系統
  • 機械視覺系統
  • IIoT
  • 車用資訊娛樂
  • 動作攝影機
規格介紹
ELECTRICAL
Current Rating0.5A
Voltage Rating10V
Contact Resistance40mΩ
Insulation Resistance100MΩ
Dielectric Withstanding Voltage500VAC
MECHANICAL
Durability10,000 Cycle
Insertion Force40N Max.
Extraction Force2N Min.
ENVIRONMENTAL
Operating temperature range-40°C~+85°C
Storage temperature range- 40°C~+85°C
SOLDER ABILITY
Recommended IR Reflow Temperature260°C
下載
類別標題大小文件類型下載
圖面104C-TAA170 KBPDF: 工程用圖面Download
3D104C-TAA1226 KBRAR: 3D檔Download
