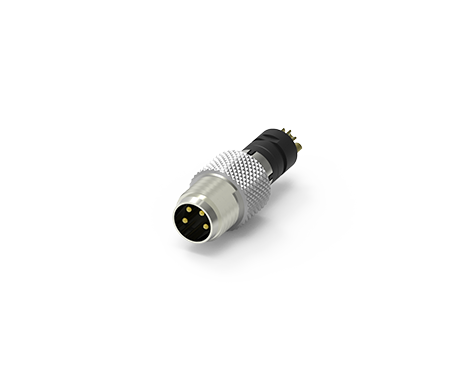

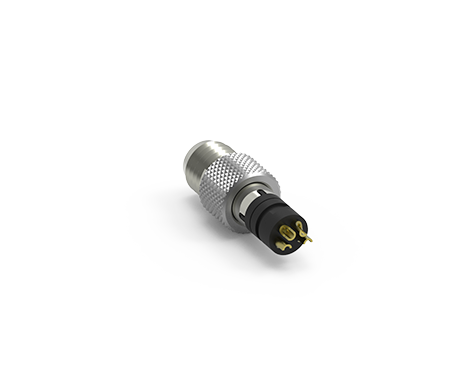

M8 A Code, Plug, Male, Overmold with cable
219A-XXMO0
M8 A Code, Plug for Cable, Male Pins, Overmold with cable

ATTEND 的圓形連接器提供 2、3、4、5、6、8、10 和 12 針腳,並有多種公插座、母插座和插頭類型可選。這些 M5、M8、M12 和 M23 連接器的電流額定值範圍為 0.5 A 至 20 A,電壓額定值範圍為 50 V 至 250 V,適用於幾乎所有的現場總線規範,並提供多種編碼選項。多樣的接觸點和外殼尺寸使這些連接器適用於多種設計。其防水功能使這些圓形連接器成為廣泛的工廠自動化和工業應用的理想選擇。
功能介紹
Cable Assembly Ordering Instructions
*
  • 提供四種外殼尺寸:M5、M8、M12 和 M23
  • 提供插座和插頭類型:PCB、焊接和線纜類型
  • 線纜類型提供兩種解決方案:過模成型或現場安裝型
  • 引腳排列系統:A、D 和 X
  • 防水(IP67)
  • 提供 2 到 12 針接觸位置選項
應用領域
Industrial networks
  • 工業網絡
  • 現場總線應用
  • 電源供應
  • 自動化設備
  • 傳感器

產品規格與配對表
Part NumberMate P/NPin AssignmentPin Count
219A-02MO0219A-02FSF2Pin
             219A-03MO0             219A-03FAFPin Assignment 3pin3Pin
219A-04MO0219A-04FO0
219A-04FAR
219A-04FSF
219A-04FSF-01
219A-04FAF
Pin Assignment 4pin4Pin
產品規格與配對表
Part NumberMate P/NPin AssignmentPin Count
219A-05MO0219A-05FAF
219A-05FSF
Pin Assignment 5pin5Pin
219A-05MO0-01219A-05FAF5Pin
219A-06MO0219A-06FO06Pin

規格介紹
ELECTRICAL
3-4Pin Current Rating3A
3-4Pin Voltage Rating50VAC/60VDC
5Pin Current Rating1.5A
5Pin Voltage Rating30VAC/DC
ENVIRONMENTAL
Operating temperature range-40°C~+85°C
Waterproof LevelIP67
下載
類別標題大小文件類型下載
圖面219A-05MO0110 KBPDF: 工程用圖面Download
圖面219A-03MO0115 KBPDF: 工程用圖面Download
圖面219A-04MO0119 KBPDF: 工程用圖面Download
3D219A-04MO01957 KBRAR: 3D檔Download
規格書219Series Spec395 KBPDF:規格書Download
圖面219A-02MO070 KBPDF: 工程用圖面Download
圖面219A-05MO0-01108 KBPDF: 工程用圖面Download
圖面219A-06MO069 KBPDF: 工程用圖面Download
