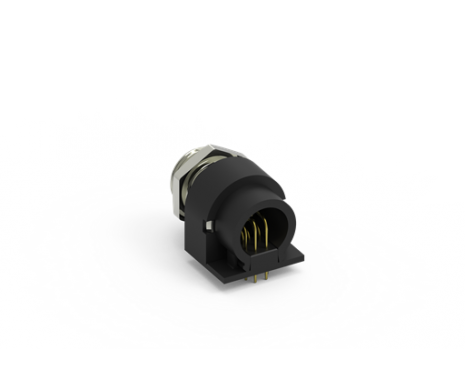

M12 A Code Receptacle, Female Pins, R/A, Front Fastened
216A-XXFRF
M12 A Code Receptacle, Female Pins, Right Angle PCB Type, Front Fastened
ATTEND 的圓形連接器提供 2、3、4、5、6、8、10 和 12 針腳，並有多種公插座、母插座和插頭類型可選。這些 M5、M8、M12 和 M23 連接器的電流額定值範圍為 0.5 A 至 20 A，電壓額定值範圍為 50 V 至 250 V，適用於幾乎所有的現場總線規範，並提供多種編碼選項。多樣的接觸點和外殼尺寸使這些連接器適用於多種設計。其防水功能使這些圓形連接器成為廣泛的工廠自動化和工業應用的理想選擇。
ATTEND 的圓形連接器提供 2、3、4、5、6、8、10 和 12 針腳，並有多種公插座、母插座和插頭類型可選。這些 M5、M8、M12 和 M23 連接器的電流額定值範圍為 0.5 A 至 20 A，電壓額定值範圍為 50 V 至 250 V，適用於幾乎所有的現場總線規範，並提供多種編碼選項。多樣的接觸點和外殼尺寸使這些連接器適用於多種設計。其防水功能使這些圓形連接器成為廣泛的工廠自動化和工業應用的理想選擇。
Share:
功能介紹
應用領域:
- 工業網絡
- 現場總線應用
- 電源供應
- 自動化設備
- 傳感器
| Part Number | Mate P/N | Pin Assignment | Pin Count |
|---|---|---|---|
| 216A-04FRF | 216A-04MF1 216A-04MO0 216A-04MF0 |  | 4Pin |
| 216A-05FRF | 216A-05MF1 216A-05MO0 216A-05MF0 |  | 5Pin |
| Part Number | Mate P/N | Pin Assignment | Pin Count |
|---|---|---|---|
| 216A-08FRF | 216A-08MF1 216A-08MO0 216A-08MF0 |  | 8Pin |
規格介紹
| Current Rating | 3A |
|---|---|
| Voltage Rating | 125V |
| Operating temperature range | -40°C~+85°C |
|---|---|
| Waterproof Level | IP67 |
下載
| 類別 | 標題 | 大小 | 文件類型 | 下載 |
|---|---|---|---|---|
| 圖面 | 216A-08FRF | 152 KB | PDF: 工程用圖面 |  |
| 3D | 216A-08FRF | 568 KB | RAR: 3D檔 | |
| 圖面 | 216A-05FRF | 212 KB | PDF: 工程用圖面 | |
| 規格書 | Pairing Diagram M12 Series waterproof connector | 95 KB | | |
| 規格書 | 216Series Spec | 396 KB | PDF:規格書 | |
| 圖面 | 216A-04FRF | 209 KB | PDF: 工程用圖面 | |
| 3D | 216A-04FRF | 660 KB | RAR: 3D檔 | |
| 3D | 216A-05FRF | 552 KB | RAR: 3D檔 | |
