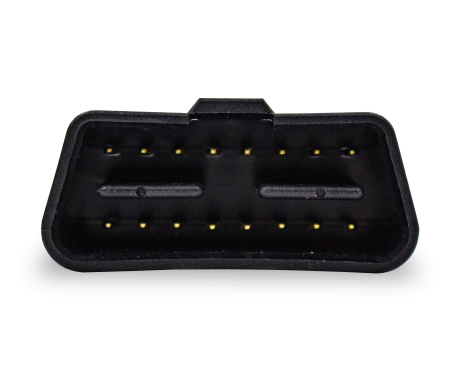

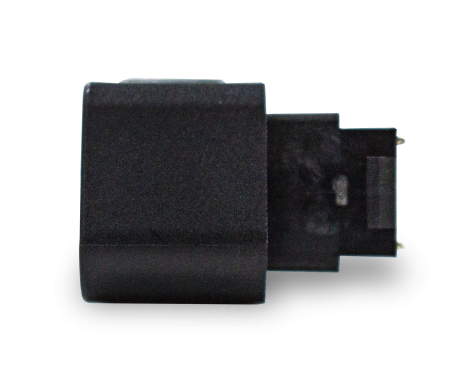

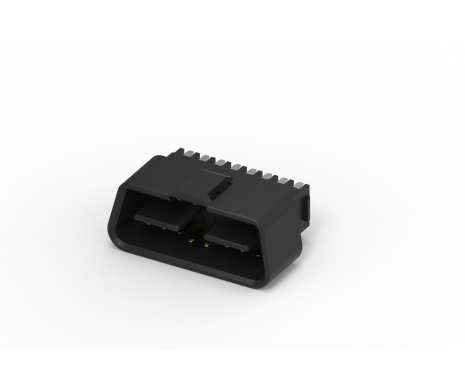

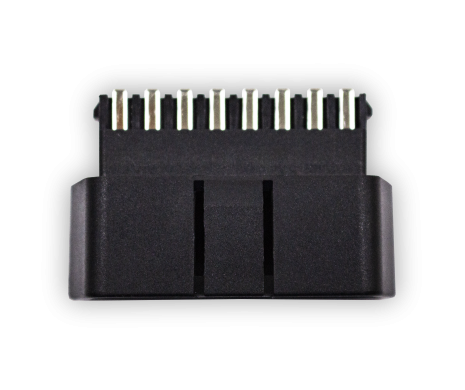

OBDII, Type B Male Connector, Solder, Overmold
226A-2401
OBDII, Type B Male Connector, 16 Pin, 24V, Solder, Overmold

The OBDII port is designed for vehicle scanning which enables the mechanic to read DTCs for the repairment or maintenance. ATTEND’s OBD-II series includes Type-A supporting 12 voltage and Type-B supporting 24 voltage for your option to benefit your design of automotive devices.
Share:
功能介紹
OBD2 Connector

  • 堅固外殼設計，確保耐用性與長期使用壽命
  • 穩固插拔介面，確保可靠連接與穩定訊號傳輸
  • 多樣化配置：Type A、Type B、A/B 母座
  • 支援焊接、直角 DIP、包覆成型等組裝方式
  • 符合 OBDII 車載診斷介面標準

應用領域

Diagnostic Tools & Scanners

  • 車載診斷系統 (OBDII)
  • ECU 程式燒錄與功能測試
  • 診斷工具與掃描器
  • 後裝裝置與車聯網應用
  • 車隊管理系統
規格介紹

ELECTRICAL
Current Rating6A MAX
Voltage Rating30V DC
Contact Resistance100MΩ Min
Insulation Resistance1000MΩ
Dielectric Withstanding Voltage1000VAC

MECHANICAL
Durability200 Cycle
Insertion Force142N max.
Extraction Force88N max

ENVIRONMENTAL
Operating temperature range-40℃~+85℃
