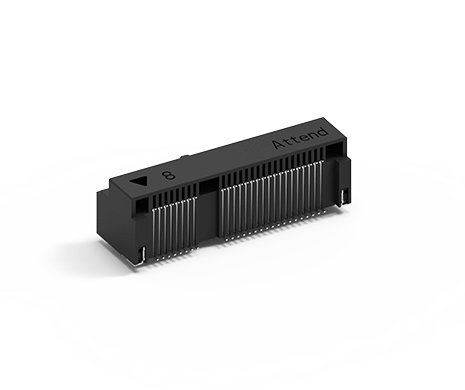

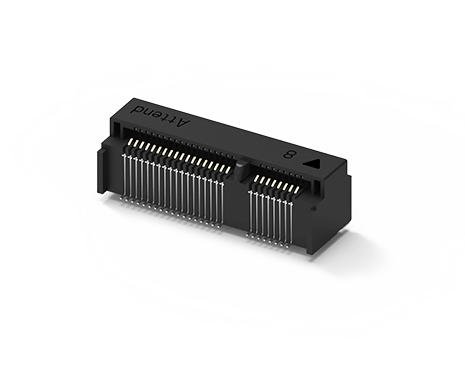

Mini PCIExpress, H=9.2mm
119A-92A00-R02
Mini PCIExpress, H=9.2mm, Top Mount, SMT Type
ATTEND Technology 的 mini PCI 和 mini PCIe 連接器專為為計算機系統添加擴展卡提供標準化接口而設計。這些連接器具有緊湊的外形尺寸。114B 系列 mini PCI 接口使用 32 位、33 MHz 數據總線，並提供 3.3 V 或 5 V 電源連接，共有 124 針。119A 系列 mini PCIe 連接器遵循 PCI Express 標準，提供高速數據傳輸接口，具有一對差分發送對和一對差分接收對，並提供 1.5 V 或 3.3 V 電源連接，共有 52 針。mini PCI 和 mini PCIe 連接器通常用於添加 Wi-Fi、藍牙®、移動網絡和 SSD 等擴展卡。
ATTEND Technology 的 mini PCI 和 mini PCIe 連接器專為為計算機系統添加擴展卡提供標準化接口而設計。這些連接器具有緊湊的外形尺寸。114B 系列 mini PCI 接口使用 32 位、33 MHz 數據總線，並提供 3.3 V 或 5 V 電源連接，共有 124 針。119A 系列 mini PCIe 連接器遵循 PCI Express 標準，提供高速數據傳輸接口，具有一對差分發送對和一對差分接收對，並提供 1.5 V 或 3.3 V 電源連接，共有 52 針。mini PCI 和 mini PCIe 連接器通常用於添加 Wi-Fi、藍牙®、移動網絡和 SSD 等擴展卡。
Share:
功能介紹
多種安裝選項
為了滿足客戶需求，ATTEND 提供多種安裝選項，包括單卡扣、雙卡扣以及螺絲和螺母，以適應不同的設計需求。
為了滿足客戶需求，ATTEND 提供多種安裝選項，包括單卡扣、雙卡扣以及螺絲和螺母，以適應不同的設計需求。
- 高度範圍：4.0 mm 至 9.9 mm
- 可選配件包括單固定扣、雙固定扣，或兩個螺帽與兩個螺絲
- 連接器和固定扣為表面貼裝元件
- 兼容 PCI Express 1.0 x1（250 MB/s）和 PCI Express 2.0 x1（500 MB/s）
多種高度選項
ATTEND 提供多種高度選項，從 4.0 毫米到 9.9 毫米不等，為靈活的設計解決方案提供支持。
ATTEND 提供多種高度選項，從 4.0 毫米到 9.9 毫米不等，為靈活的設計解決方案提供支持。
應用領域
Mini PCIe 連接器廣泛應用於各種行業，常用於無線網絡/Wifi 設備、ADSL 調製解調器、SSD 存儲、IP 機頂盒等設備。
Mini PCIe 連接器廣泛應用於各種行業，常用於無線網絡/Wifi 設備、ADSL 調製解調器、SSD 存儲、IP 機頂盒等設備。
- 盒式電腦
- 邊緣計算
- 工業電腦
- 嵌入式系統
規格介紹
| Plastic Body | LCP, Color Black |
|---|---|
| Contact | Phosphor Bronze Alloy (C5191R-H) Contacts Rating |
| Contacts Rating | Contact Area: Gold Plated |
| Solder Area | Tin |
| Hold Down | Brass (C2680R-H) |
| Hold Down Plating | Tin |
| Current Rating | 0.5A Max. /1pin |
|---|---|
| Voltage Rating | 50V AC |
| Contact Resistance | 30mΩ Max. |
| Insulation Resistance | 500MΩ Min. |
| Contact Normal Force | 50gf per pin Min. |
|---|---|
| Durability | 100 mating and unmating cycles |
| Operating temperature range | -40℃~+90℃ |
|---|---|
| Storage temperature range | -40℃~+90℃ |
| Solder Ability | 260±5℃ |
下載
| 類別 | 標題 | 大小 | 文件類型 | 下載 |
|---|---|---|---|---|
| 圖面 | 119A-92A00-R02 | 281 KB | PDF: 工程用圖面 |  |
| 3D | 119A-92A00-R02 | 1310 KB | RAR: 3D檔 | |
| 圖面 | 119A-92A00-R02[Fixation by dual latch] | 628 KB | PDF: 工程用圖面 | |
| 規格書 | 119A-XXA00-R02 | 312 KB | PDF:規格書 | |
| 圖面 | 119A-NUT-92-R02 | 258 KB | PDF: 工程用圖面 | |
| 圖面 | 119A-LATCH-92 | 353 KB | PDF: 工程用圖面 | |
