什麼是 Pogo Pin？



磁吸式 Pogo Pin 連接器

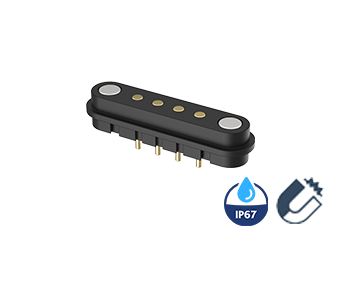

立威科技的 磁吸式 pogo pin 擁有公/母端對應設計，可自動吸附精準對位。內建的安全脫離機構能在斷開連接時防止損壞設備。

磁吸 pogo pin 特別適合應用於設備經常移動或振動的環境，如智慧手錶、智慧眼鏡、運動手環、醫療監測器，以及可攜式設備對接座、電動自行車、智慧家電與 IoT 裝置等。

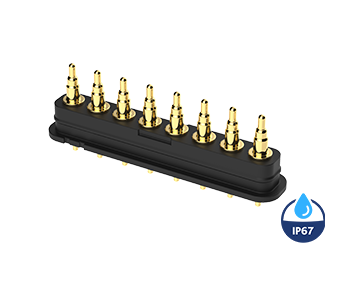

防水型 Pogo Pin 連接器

防水型 pogo pin 具備 IP67 防護等級，除具磁吸功能外，亦內建特殊密封結構，可有效防塵防水，即使浸水仍能保持穩定連接。

因此，防水 pogo pin 特別適合應用於戶外設備、海事裝備與易受潮的醫療器材等嚴苛環境中。

多針連接器

立威科技的 多針 pogo pin 連接器 可將多個接點整合於一個緊湊外殼中，簡化組裝流程，特別適合需要同時傳輸電力與數據的應用，如對接座、可攜式設備與測試儀器。

我們現有 2 至 4 pin 的量產型產品，也歡迎 聯繫我們 討論客製化配置。

單針連接器

立威科技的 單針 pogo pin 連接器 採小巧獨立式設計，適用於極小設備中的單一接點連接需求，如充電觸點或感測器接口，提供精準、穩定與具成本效益的解決方案。

若您需要協助選型，我們的產品顧問可提供專業建議，協助您挑選最合適的 pogo pin 解決方案。

Pogo Pin 的結構元件

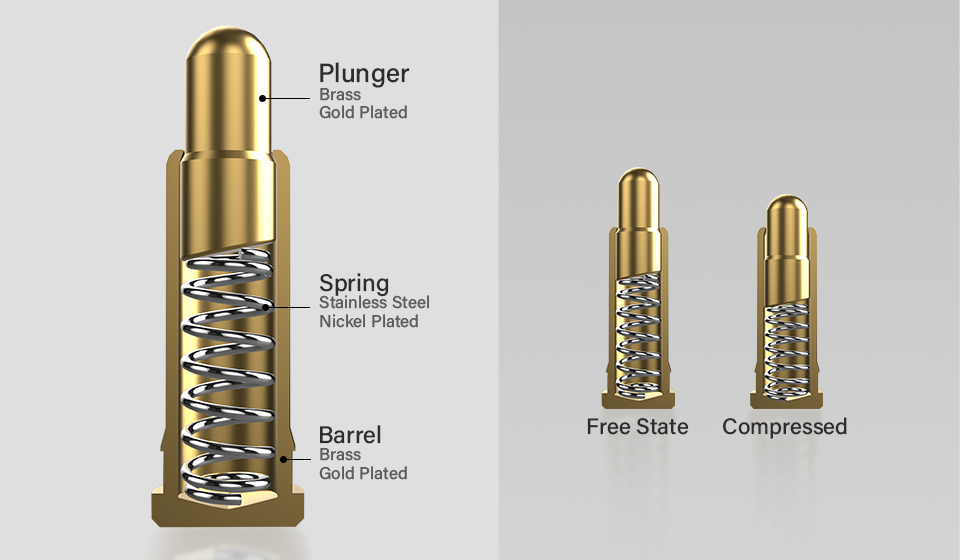

一顆 pogo pin 通常由 3 至 4 個主要結構組成：外殼（Barrel）、彈簧（Spring）、導針（Pin 或 Plunger），以及可選配的塑膠外殼（Housing）。這些零件密切配合，以實現穩定的電氣連接。

Barrel（外殼）

Barrel 是支撐整體結構的外殼，可保護內部零件不受衝擊與損壞，同時引導導針的運動，防止偏移或錯位。

Spring（彈簧）

Spring 是 pogo pin 的核心元件，具備可壓縮與回復能力，提供持續向上的壓力，確保穩定接觸。彈簧也能吸收震動與衝擊，防止意外斷線。

Pin / Plunger（導針）

Plunger 為 pogo pin 的接觸端子，直接傳導電流至對接面。當其壓縮時會與 Barrel 接觸形成導通路徑。其接觸面積越大，導電性與穩定性越佳。

Housing（塑膠外殼）

若為多針設計，Housing 可確保每一針腳的間距與固定，便於整體連接器與 PCB 對接，常用於高密度模組化設計。



Pogo Pin 的安裝方式

Pogo Pin 可對應多種安裝方式，以因應不同組裝與製造需求，常見的類型包含：

• SMT（表面黏著）
• 穿孔（Through Hole）
• DIP（雙列直插）
• 高電流型、高彎角型、彎腳型、螺牙型、Solder Cup 等

立威科技目前提供 SMT、穿孔、DIP 三種 pogo pin 安裝選項，支援廣泛應用場景：

SMT（表面黏著技術）
適用於現代電子裝置，可節省空間並支援自動化焊接製程，效率高且產能快。
穿孔（Through Hole）
適用於機構強度要求較高的應用，可承受較大機械壓力與震動，焊點穩固。
DIP（雙列直插）
插針式結構可人工插入後焊接，適合需要維修與更換的設備，雖然現今較少使用，仍廣泛相容於傳統設計中。

Pogo Pin 的應用場景

• 裝置充電：廣泛應用於智慧手機、平板、穿戴式裝置等可攜設備的充電接點。
• 設備測試：在測試夾具中提供可重複插拔的接觸點，便於測試穩定性與診斷。
• 訊號傳輸：具低接觸阻抗，適用於記憶體模組、POS 機、高頻數據傳輸等應用。
• 板對板連接：緊湊設計適合內部 PCB 間的連接，減少線材與空間需求。

如何選擇適合的 Pogo Pin？

在選擇 pogo pin 時，請評估以下幾個關鍵因素，以確保在性能與耐用性方面都符合您的應用需求：

• 尺寸與外型：確認針徑、導針形狀（圓形、方形）與引腳尺寸，以適配空間限制與機構設計。
• 接觸材料：選用具導電性與耐腐蝕性的材料如黃銅，最能兼顧導電效率與壽命。
• 電鍍層選擇：為提升導電性與抗氧化能力，可選擇金鍍層或鎳鍍層等不同處理方式。
• 電氣性能：評估額定電流、接觸阻抗與最大電壓，確認是否可支援您的負載需求。
• 機械作動參數：確認作動高度、彈簧壓力範圍、壓縮與恢復行程。
• 使用環境：考量是否需耐高溫、防潮、防腐蝕或耐震動衝擊等條件。

品質材料與結構設計

• 導針（Pin / Plunger）：採用鍍金或鍍鎳黃銅，具導電性佳、硬度高、耐腐蝕。
• 彈簧：使用不鏽鋼，具高彈性與抗腐蝕性，且無磁性，確保壓力穩定。
• 外殼（Barrel）：常見材質為黃銅或磷青銅。前者成型性佳、成本低；後者則具更佳抗氧化性。
• 塑膠外殼（Housing）：使用耐高溫 LCP 或 PA6T 材料，具良好機械穩定性與電氣絕緣效果。

綜合特點與優勢

• 🧩 體積小，空間利用高：作動高度 2.6～7.5mm，適用微型設備與板對板連接。
• 🔩 耐用與高強度：可承受 10,000 至 50,000 次插拔循環。
• ⚡ 穩定導通與抗震性佳：彈力穩定，接觸阻抗 ≤20mΩ。
• 🌡️ 耐環境能力強：使用鍍金彈簧與外殼，耐高溫（-40°C~+85°C）與高濕應用。

成功案例

Pogo Pin 解決方案升級電子紙會議系統

一家專精於電子紙顯示設備的企業需要更方便且耐用的充電接點，以因應日益擴充的產品系列。傳統接頭操作不便且容易損壞。

立威科技的 pogo pin 解決方案成功提升產品使用便利性、延長壽命並簡化使用流程，協助該公司產品邁向更高階應用。

小針腳，大創新：pogo pin 在智慧裝置中的角色

立威科技的 pogo pin 連接器在高階電子產品設計中扮演關鍵角色。其緊湊設計與穩定接觸特性，非常適合板對板應用。

我們提供多種客製選項，支援從醫療裝置到穿戴式設備等多元產業應用。磁吸充電設計與高防水能力，更讓其成為戶外裝置與智慧健身產品的首選連接介面。
