防水連接器
什麼是防水連接器？
防水連接器是用於電源、訊號、資料與 RF 傳輸的連接介面，透過密封結構、外殼設計與鎖固機構，降低水分、灰塵與其他異物進入連接處的風險。依產品設計與測試條件不同，可提供 IP67、IP68 或其他防護等級，常見於工業自動化、機器人、車載系統、戶外設備與嵌入式裝置。
立威防水連接器產品系列
依介面與應用需求瀏覽 ATTEND 防水連接器系列。選型時可進一步比較 IP 防護等級、連接器類型、電氣或資料傳輸需求、安裝方式與使用環境，再確認適合的產品。
.png)
.png)
ATTEND 防水連接器系列比較
快速比較各產品系列的連接介面、防護等級與常見應用。選型前請依個別型號規格書，確認插合狀態、密封零件及實際測試條件。
| 產品系列 | IP 防護等級 | 連接類型 | 常見應用 |
|---|---|---|---|

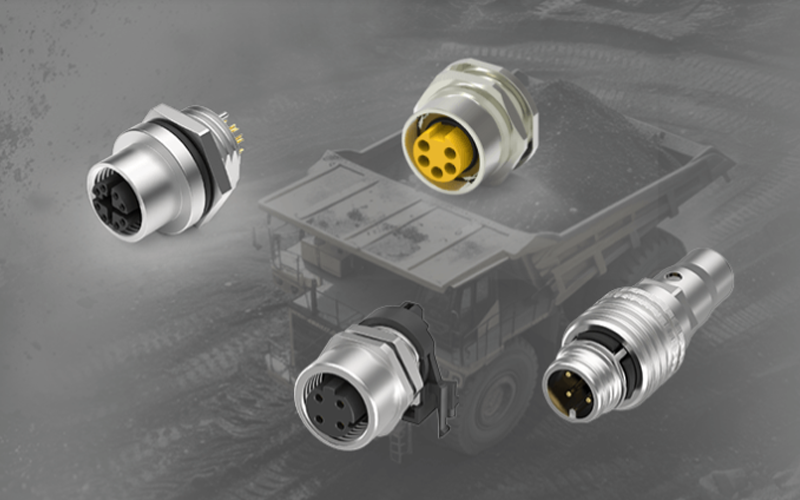

| M 系列圓形連接器 | 依型號而異 | 電源／訊號／資料 | 工業自動化 |

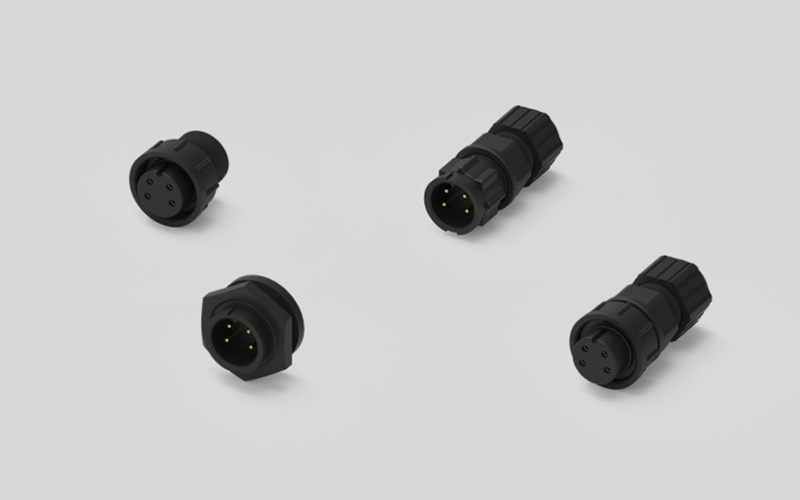

| 全塑膠圓形連接器 | IP67 | 電源／訊號 | 戶外設備 |

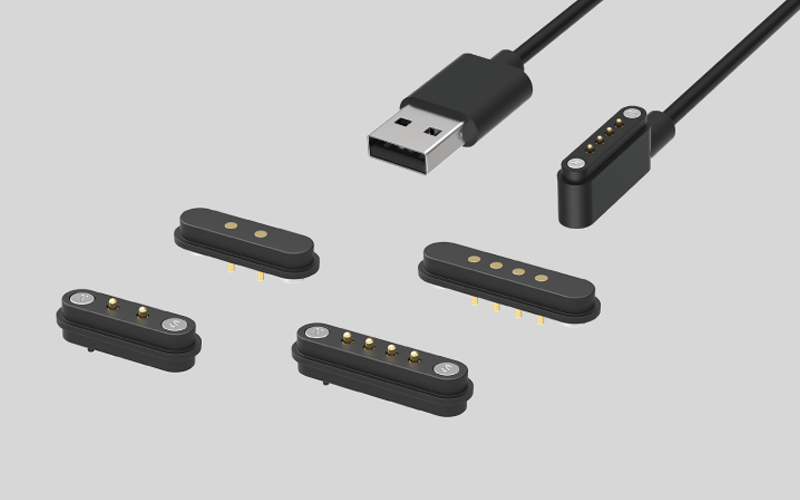

| 防水 Pogo Pin 連接器 | IP67 | 充電／訊號 | 強固型手持裝置 |

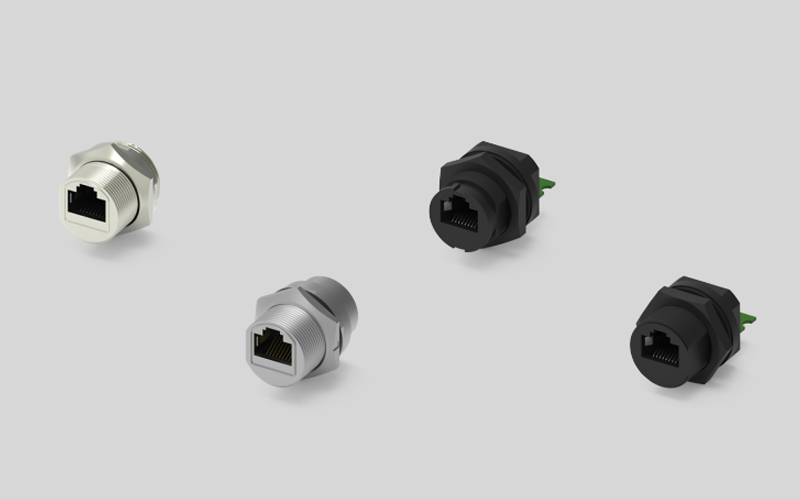

| 防水 RJ45 連接器 | IP67 | 乙太網路 | 工業網路設備 |

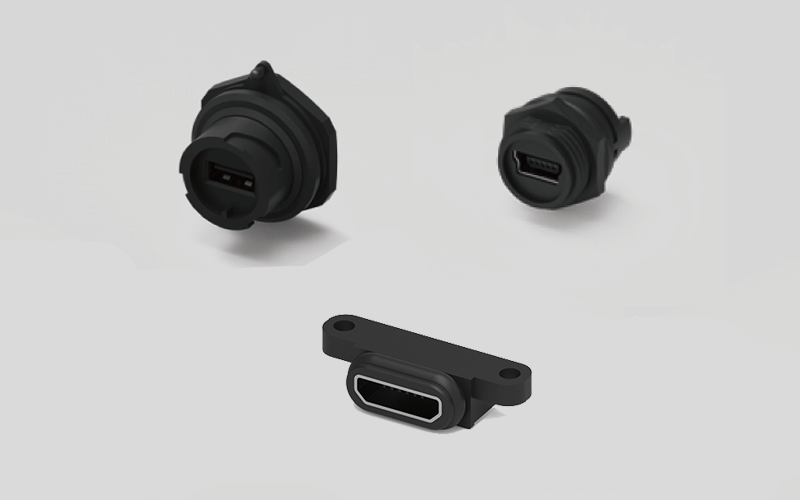

| 防水 USB 連接器 | IP67 選項 | USB Type-A／Mini／Micro | 嵌入式設備 |

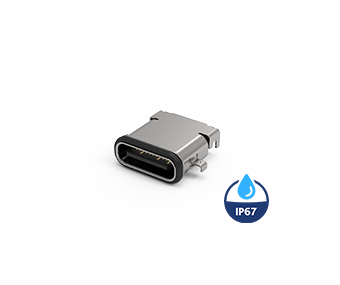

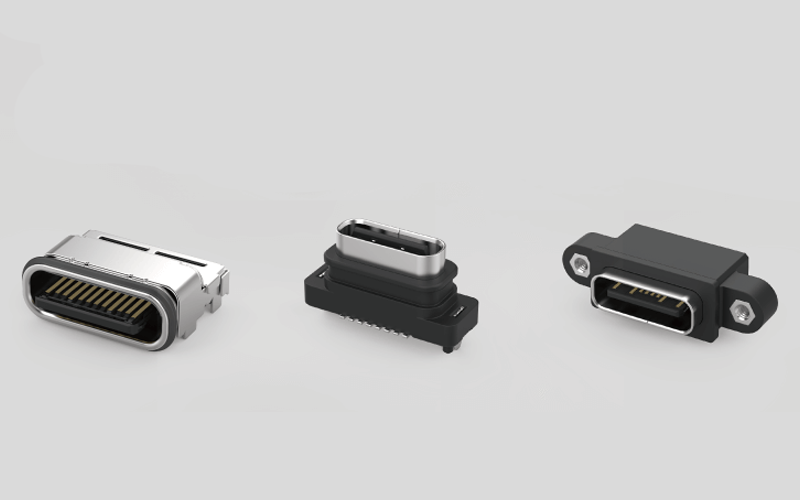

| 防水 USB Type-C 連接器 | IP67／IP68 | USB Type-C | 戶外物聯網設備 |

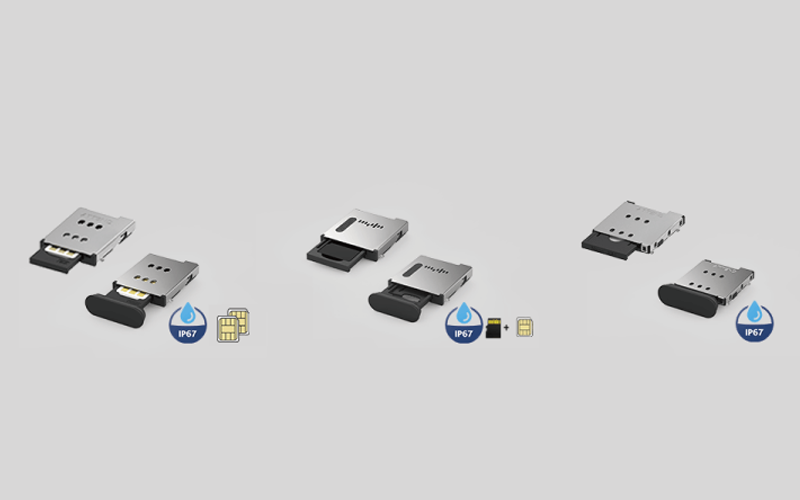

| 防水 SIM 卡座 | IP67 選項 | SIM | 物聯網／交通運輸 |

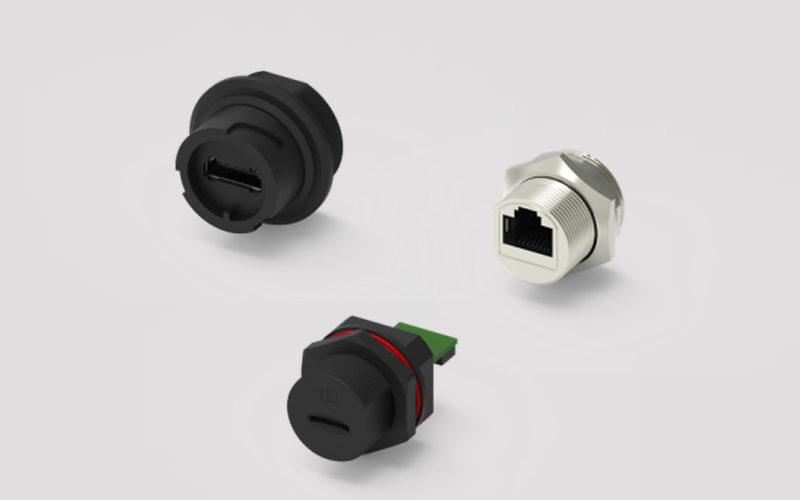

| 密封式 I/O 連接器 | 依型號而異 | USB／RJ45／HDMI／SIM | 工業設備 |

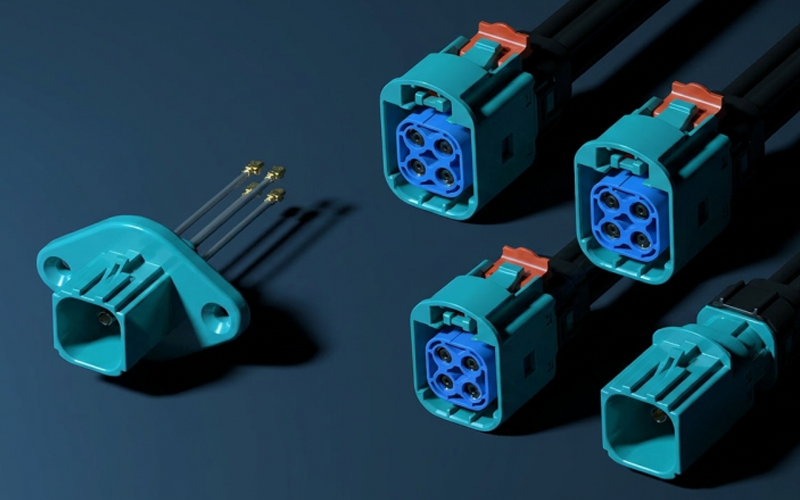

| 防水 Mini FAKRA 連接器 | IP67 選項 | RF 射頻 | 車用攝影機 |
| 防水 Blade 電池連接器 | IP67 | 電池電源／訊號 | 電池系統／機器人／電動載具 |
註：「依型號而異」表示防護等級會隨料號或配置不同而有所差異，並非全系列具有相同等級。請以正式產品規格書為準。
依介面尋找防水連接器
先從連接需求開始，再確認各產品的 IP 防護等級、安裝方式、電氣性能與使用環境條件。
| 工業電源與訊號 | M 系列圓形連接器, 全塑膠圓形連接器 |
| 乙太網路連接 | 防水 RJ45 連接器、部分 M 系列圓形連接器配置 |
| USB 資料與電源 | 防水 USB 連接器, 防水 USB Type-C 連接器 |
| 充電與 Docking | 防水 Pogo Pin 連接器 |
| 行動通訊 / SIM 存取 | 防水 SIM 卡座 |
| 高頻 RF | 防水 Mini FAKRA 連接器 |
| 標準外部 I/O | 密封式 I/O 連接器 |
如何選擇防水連接器？
選擇防水連接器時，應先確認所需介面，例如電源、訊號、乙太網路、USB、SIM 或 RF，再評估 IP 防護等級、安裝方式、電氣或資料傳輸性能、工作溫度、插合狀態、線材需求與機構設計。
如何選擇合適的防水連接器
- 確認所需的連接介面，例如電源、訊號、USB、乙太網路或 RF 射頻。
- 評估實際使用環境與所需的 IP 防護等級。
- 確認連接器在插合或未插合狀態下的密封要求。
- 核對額定電流、電壓、資料傳輸速率與工作溫度。
- 選擇適合的安裝方式及線材端接形式。
- 比較各產品規格，選擇符合需求的 ATTEND 防水連接器系列。
IP67 與 IP68 代表在特定測試條件下的防塵防水能力，但實際適用的防護等級可能取決於連接器是否處於插合狀態，以及是否搭配指定的密封零件。最終選型前，請確認各產品的正式規格。
工程師選型指南
想進一步了解 IP 防護等級？
IP67、IP68 與 IP69K 對應不同的防塵、防水與測試條件。進一步了解 IEC 60529 如何定義 IP 防護等級，以及工程師在工業設備選型時應評估的環境條件與實際應用需求。
常見問題
ATTEND 提供哪些類型的防水連接器？
ATTEND 提供多種防水連接器系列，包括 M 系列圓形連接器、全塑膠圓形連接器、USB、USB Type-C、RJ45、Pogo Pin、SIM 卡座、Mini FAKRA、密封式 I/O 介面，以及防水 Blade 電池連接器。
IP67 與 IP68 連接器有什麼差異？
IP67 與 IP68 代表不同的防水測試條件。IP68 的測試條件應依個別產品規格所定義，不應視為固定且通用的浸水深度或時間。最終選型前，請確認各產品的正式規格。
防水連接器在未插合狀態下也具有相同的 IP 防護等級嗎？
不一定。部分連接器的 IP 防護等級僅適用於完全插合，或已安裝指定密封零件的狀態。實際適用條件應以個別產品規格為準。
應該如何選擇防水連接器？
可先從所需介面著手，再評估環境防護等級、安裝方式、電氣或資料需求、工作溫度、插合狀態、線材需求，以及系統的機構限制。
哪些防水連接器適合工業自動化與機器人應用？
針對工業感測器、致動器與機器人設備，可考慮用於電源、訊號或資料傳輸的 M 系列圓形連接器、適用於充電或對接介面的 防水 Pogo Pin 連接器，以及用於充電式電池系統的 防水 Blade 電池連接器。實際選型仍應評估電流、接點配置、安裝方式、振動環境及個別產品的 IP 防護等級。
ATTEND 是否提供適用於戶外物聯網設備的 IP67 或 IP68 防水 USB Type-C 連接器？
有。ATTEND 的 防水 USB Type-C 連接器提供 IP67 或 IP68 防護選項，可用於戶外物聯網及工業設備的電源與資料介面。不同型號的防護等級、插合或未插合條件可能不同，應確認產品規格書及設備外殼的密封設計。
工程師應如何選擇 M8、M12 與 M23 圓形連接器？
建議比較所需接點數、額定電流與電壓、資料傳輸協定、可用安裝空間及使用環境。ATTEND M 系列圓形連接器包含小型化 M8、具多種編碼配置且適用於工業訊號與資料連接的 M12，以及可支援較高電力需求的 M23。不同尺寸與型號不一定具有相同的電氣或 IP 防護規格，請以個別料號為準。
工業乙太網路有哪些防水連接器選項？
ATTEND 提供適用於受防護乙太網路介面的 IP67 防水 RJ45 連接器，以及部分適用於工業資料傳輸的 M 系列圓形連接器。選型前請確認資料傳輸速率、編碼、屏蔽、線材組件與密封條件。
美國 OEM 客戶如何取得 ATTEND 防水連接器規格書與採購資訊？
美國 OEM 工程師與採購人員可先瀏覽 ATTEND 防水連接器產品系列，透過 聯絡我們索取技術資料，或查閱 經銷商與業務代表資訊，了解可用的採購管道。建議提供料號、預估需求量、應用情境與所需 IP 防護等級，以便協助評估。
