公制圓形連接器

*

公制圓形連接器

ATTEND的公制圓形連接器(M5、M8、M12及M23)提供多樣化的連接解決方案,具備2至12針腳的各種配置,電流額定值從0.5A到20A,電壓額定值從50V到250V。產品系列包含創新的SPE M8連接器,可在單一纜線中整合資料與電源,支援IEEE 802.3 SPE T1通信協定,資料傳輸速率可達1 Gbps,同時符合IP67防護標準。這些防水連接器的工作溫度範圍為-20°C至+85°C,是各種工業自動化應用中可靠性能的理想選擇。

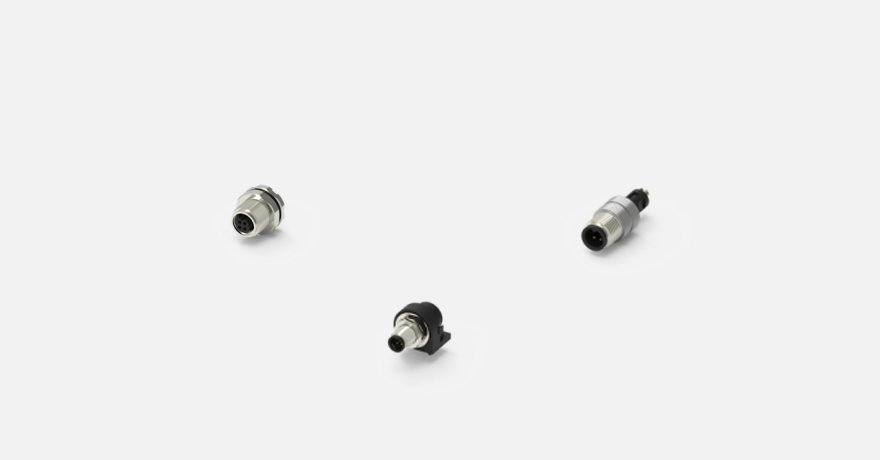

M5-Circular-Connectors

M5連接器

  • 多種針腳配置 - 提供2/3/4針腳選項,採用A-Code編碼系統確保安全連接
  • 多樣化外型設計 - 公母頭配置,提供直式與直角式方向選擇
  • 靈活安裝解決方案 - 前鎖式、包覆成型纜線、PCB安裝及焊接端接選項
  • 環境防護 - IP67等級防水防塵,適用於嚴苛操作環境
  • 空間最佳化設計 - 緊湊型M5外殼尺寸,適合高密度應用
  • 寬廣溫度範圍 - 可靠運作溫度範圍-20°C至+85°C

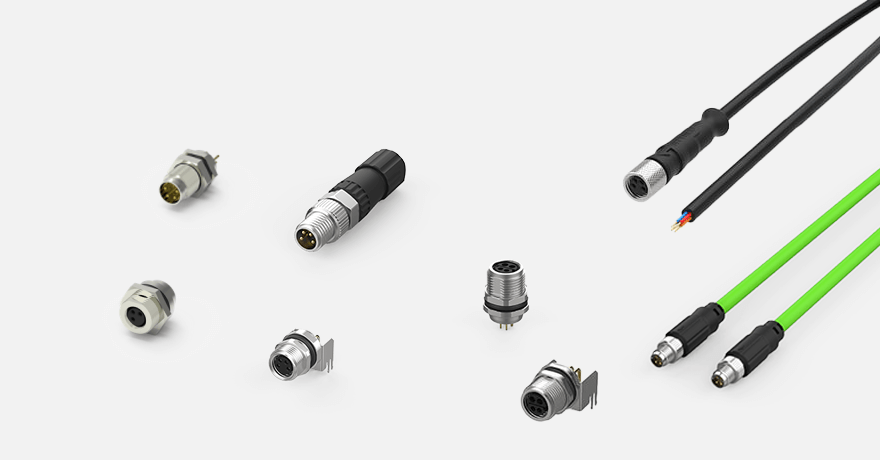

M8-Circular-Connectors

M8 連接器與線纜

  • 標準規範符合性 - 通過IEC 61076-2-104認證,採用8mm螺紋設計
  • 環境防護 - IP67等級密封,防塵、防水及抗震動
  • 端接選項 - 提供PCB安裝、焊接及纜線配置
  • 纜線解決方案 - 包覆成型及現場安裝組裝選項
  • 針腳配置 - A編碼2、3、4、5、6及8針腳變體
  • 電壓額定 - 30 VAC/DC至50 VAC/60 VDC工作範圍
  • 電流容量 - 每接點1.5 A至3 A額定電流
  • 溫度範圍 - -40°C至+85°C工作能力
  • T1工業SPE - 符合IEEE 802.3 SPE T1標準,支援單對乙太網路技術,資料與電源整合於單一纜線,資料傳輸速率可達1 Gbps

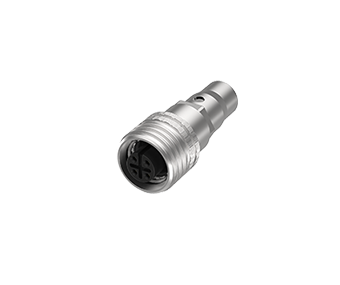

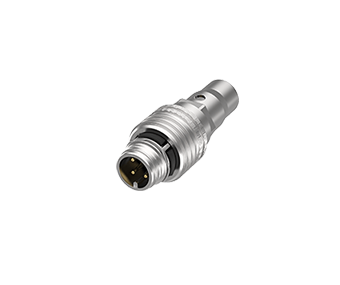

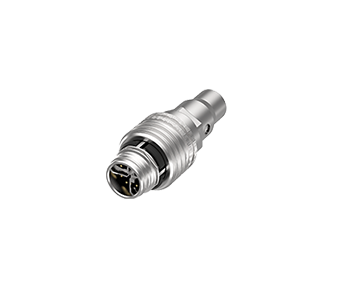

m12-connector-plug-socket

M12 連接器與線纜

  • 環境防護 - IP67等級密封,防塵防水
  • 電氣性能 - 電流範圍0.5A至4A,電壓能力50V至250V
  • 溫度範圍 - -40°C至+85°C工作能力
  • 高速資料傳輸 - 支援高達10 Gb/s頻寬傳輸
  • 標準規範符合性 - 通過IEC 61076-2認證,適用於嚴苛環境可靠性
  • 多種編碼選項 - 提供A編碼、D編碼及X編碼配置
  • 兩件式結構 - 符合IEC 61076-2-101規範的模組化設計,可靈活組裝與維護
  • 推拉式安裝 - 通過IEC 61076-2-010認證的免工具快速連接機制,可快速部署

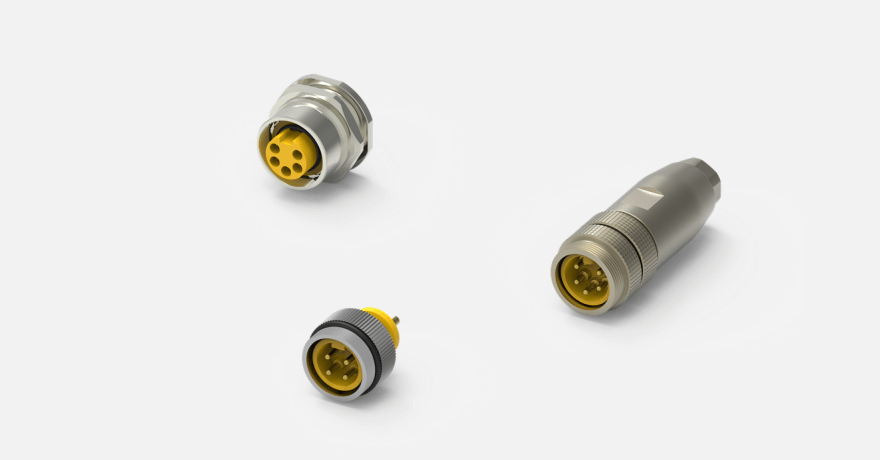

M23-Circular-Connectors

M23連接器

  • 環境防護 - IP67等級密封,防塵防水
  • 大功率能力 - 高達250V及20A額定,適用於電力傳輸應用
  • 擴展溫度範圍 - 20°C至+85°C工作能力
  • 現場安裝 - 用戶可安裝設計,現場組裝靈活性
  • 堅固結構 - 強固緊湊外型,適用於嚴苛環境耐用性
  • 工業相容性 - 符合標準規範設計,確保系統整合無縫接軌

常見問題

M5、M8、M12 與 M23 連接器有什麼差異?應如何選擇合適尺寸?
主要差異在於連接器尺寸、接點配置,以及額定電流與電壓。各系列適用於不同的應用需求:
  • 小型化設計 - M5 提供 2 至 4 Pin 配置,適用於安裝空間有限的裝置及高密度感測器應用。
  • 多元工業應用 - 標準 M8 提供 2 至 8 Pin 配置,額定電流為 1.5A 至 3A,適用於一般工業感測器與致動器。
  • 高速資料與訊號連接 - M12 額定電流依配置介於 0.5A 至 4A;特定 X-Code 配置支援高達 10 Gbps 的資料傳輸。
  • 高電流應用 - M23 部分型號額定值最高可達 250V/20A,適合具較高供電需求的設備。
什麼是 SPE(單對乙太網路)技術?應用於 M8 連接器有哪些優勢?

SPE(Single Pair Ethernet,單對乙太網路)透過一對雙絞線傳輸乙太網路資料,相較於傳統多線對乙太網路配置,可減少配線需求。立威科技 229B 系列 M8 SPE 連接器適用於工業乙太網路應用,實際資料傳輸速率及供電能力依產品型號與系統配置而異。

比較項目傳統乙太網路M8 SPE 連接器
線纜需求依乙太網路標準而異,通常使用兩對或四對雙絞線。以一對雙絞線傳輸資料;部分 Hybrid 混合式配置另設獨立電源接點。
資料傳輸依乙太網路標準而異,可支援 10 Gbps 或更高的傳輸速率。適用的 SPE 配置最高可支援 1 Gbps。
供電方式相容的系統可採用乙太網路供電(PoE)。適用的 SPE 配置可搭配資料線供電(PoDL);Hybrid 混合式型號則提供獨立電源接點。
安裝優勢基礎架構成熟,具有多種線纜配置選項。可降低配線複雜度,提供適合工業設備的精巧連接方案。
IP67 防護等級代表什麼?對工業應用有何重要性?
IP67 是依據防護等級制度所定義的防塵與防水能力,可協助連接器因應工業環境中的粉塵與水分:
  • 完全防塵(IP6X) - 防止粉塵進入外殼,降低污染對電氣連接的影響。
  • 短時間浸水防護(IPX7) - 依規定測試條件,可承受水深約 1 公尺、30 分鐘的短時間浸水。
  • 嚴苛環境適用性 - 有助於設備在可能接觸粉塵、水分的工業環境中維持可靠連接;若涉及油品、冷卻液或清潔劑,仍須另外評估材料相容性。
  • 降低維護風險 - 適當的密封設計有助於減少水分及粉塵引起的接點污染與設備停機風險。

實際 IP 等級及適用條件應以個別產品規格為準,並確認正確配對與安裝。

這些公制圓形連接器可以在極端溫度環境下運作嗎?

立威科技的公制圓形連接器提供多種工作溫度規格,可因應不同工業應用需求。實際工作溫度依連接器系列與個別型號而異,部分配置支援 −40°C 至 +85°C 的環境。

  • 低溫應用 - 部分型號可於低至 −40°C 的環境下運作,適合戶外及低溫設備使用。
  • 工業操作環境 - 提供可滿足最高 +85°C 工作溫度需求的產品選項。
  • 依型號確認規格 - 工作溫度會隨產品配置而不同,選型時應以個別產品頁的 Specification 為準。
  • 多元應用配置 - M5、M8、M12 與 M23 提供不同連接配置,適用於工業自動化、感測器及戶外設備。
M12 Push-Pull 推拉式連接器有哪些優勢?
M12 Push-Pull 推拉式連接器採用快速、穩固且免工具的插拔機制,相較於傳統螺紋式連接,具有以下優勢:
  • 免工具操作 - 簡化插入與拔除步驟,降低安裝時間。
  • 符合相關標準 - 依適用型號採用符合 IEC 61076-2-010 的連接介面設計。
  • 多樣配置 - 提供 A-Code(4、5、8、12 Pin)及 X-Code(8 Pin)等選項,以滿足不同應用需求。
  • 提升安裝效率 - 直覺式連接操作有助於降低組裝錯誤與人工安裝負擔。
  • 多種應用 - 可依配置用於工業自動化系統的電源、訊號及高速資料連接。
M12 Two-Piece 兩件式模組化設計有哪些優點?
M12 Two-Piece 連接器採用模組化結構,可依應用需求選配接點模組與外殼,以提升組裝與維護彈性:
  • 模組化彈性 - 可分離的接點模組與外殼提供多元配置選擇。
  • 完整配對資訊 - 相容性對照表列出接點模組料號、Coding、接點數與可搭配外殼,包括前鎖式螺紋、後鎖式螺紋及後鎖式推拉配置。
  • 多種線纜選項 - 可依相容型號搭配包覆成型、現場安裝及推拉式焊接線纜組件。
  • 維護便利性 - 模組化結構有利於個別元件的檢修與替換,減少整組更換需求。
  • 多元產業應用 - 適用於工業自動化、軌道交通及醫療設備等需要彈性組裝的應用。
